Racor Portafiltro con Tuerca, conexión 1/2 JIC

Descripción

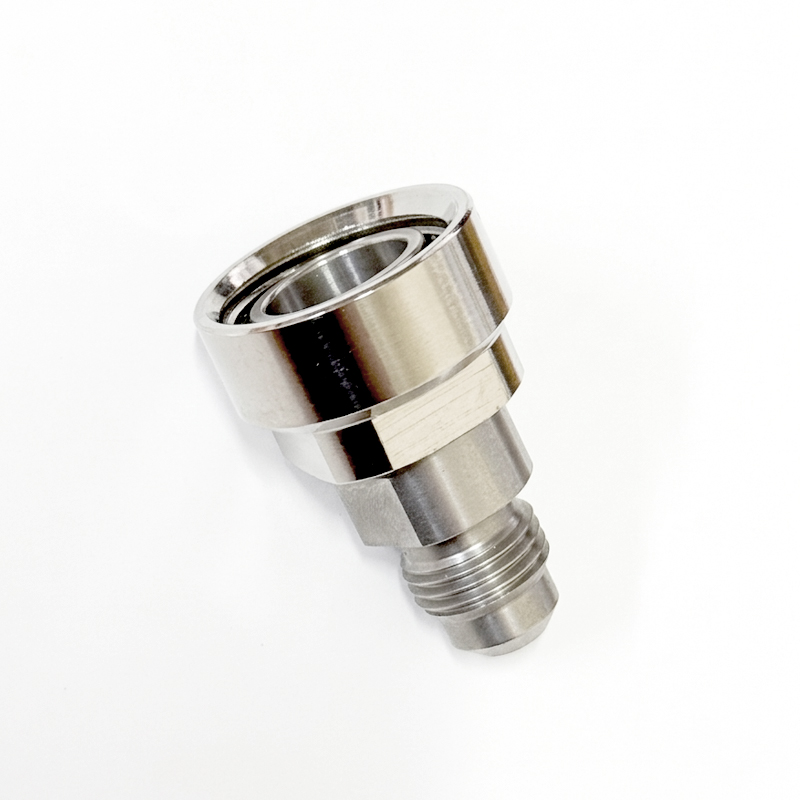

Racor Portafiltro con Tuerca Loca para Pistola de Pulverización de Alta Presión — Conexión 1/2″ JIC

Descripción del producto

Conjunto de racor portafiltro con tuerca loca diseñado para su instalación en la entrada de fluido de pistolas de pulverización mixtas (AAA — Air-Assisted Airless) y airless de alta presión. Se interpone entre la manguera de producto y la entrada de fluido de la pistola, cumpliendo una doble función: actúa como racor de conexión 1/2″ JIC para la manguera de alta presión y, al mismo tiempo, aloja y retiene el filtro de malla (camisa filtrante) que protege el paso de fluido de la pistola.

El conjunto se compone de un cuerpo roscado que se atornilla a la entrada de fluido de la pistola con tuerca loca y una conexión de 1/2″ JIC macho para la manguera, facilitando el apriete y el desapriete sin girar la manguera ni someter la conexión a torsión. En el interior del cuerpo queda alojado el cartucho filtrante de malla (no incluido, se vende por separado), que actúa como última barrera de filtración antes de la boquilla, reteniendo impurezas, grumos y partículas que podrían bloquear u obstruir el paso de la boquilla durante el trabajo.

Este accesorio es compatible con la gama de pistolas de la marca Sames Kremlin.

¿Por qué es esencial el portafiltro en la pistola?

En los sistemas de pulverización de alta presión, la manguera de fluido puede arrastrar desde el equipo de alimentación pequeñas partículas, grumos de pintura seca, restos de disolvente solidificados o impurezas procedentes del mismo material. Sin un filtro de malla en la entrada de la pistola, estas partículas llegan directamente a la boquilla, provocando:

• Obstrucción total o parcial de la boquilla — Interrupción del trabajo, pérdida de tiempo y posible deterioro de la boquilla.
• Patrón de pulverización irregular — Líneas, franjas o zonas sin cobertura causadas por partículas que distorsionan el orificio de la boquilla.
• Desgaste acelerado de la boquilla — Las partículas abrasivas erosionan el orificio con mayor rapidez, reduciendo la vida útil de la boquilla.
• Mayor frecuencia de paradas para limpieza — Cada obstrucción obliga a interrumpir el trabajo para limpiar o desatascar la boquilla.

El portafiltro con malla actúa como última línea de defensa antes de la boquilla, protegiendo el equipo y garantizando la continuidad del trabajo y la calidad del acabado.

Ventajas principales

• Doble función en una sola pieza — Racor de conexión 1/2″ JIC y alojamiento del filtro de malla integrados en un único conjunto compacto, sin elementos adicionales en la línea de fluido.
• Tuerca loca — Permite apretar y aflojar la conexión de la manguera sin transmitir torsión al cuerpo del racor ni a la entrada de la pistola, facilitando el montaje y el desmontaje rápido para el cambio o la limpieza del filtro.
• Aloja el filtro de malla (camisa filtrante) — La malla o camisa queda sujeta mediante un soporte que encaja en el portafiltro enroscado, garantizando una retención segura del cartucho filtrante durante el trabajo a alta presión.
• Protección de la boquilla — Retiene partículas, grumos e impurezas antes de que lleguen al orificio de la boquilla, evitando obstrucciones y deterioro prematuro.
• Conexión 1/2″ JIC estándar — Compatible con las mangueras de fluido de alta presión más habituales en sistemas mixtos industriales.
• Construcción robusta en acero inoxidable — Resistente a los disolventes agresivos, a la corrosión y a las presiones de trabajo elevadas propias de los sistemas mixtos de alta presión.
• Compatible con base agua y base disolvente — Materiales y juntas aptos para todos los fluidos habituales en pintura industrial y de taller.

¿Con qué equipos es compatible?

Este portafiltro es compatible con todas las pistolas de pulverización que incorporen entrada de fluido con rosca equivalente y que utilicen cartuchos filtrantes de malla tipo camisa, como las pistolas mixtas de la marca Sames Kremlin.

Instrucciones de montaje

1. Desconecte la presión del sistema antes de cualquier intervención.
2. Introduzca el cartucho filtrante de malla en el interior del cuerpo del portafiltro.
3. Enrosque el cuerpo del portafiltro a la entrada de fluido de la pistola hasta conseguir un ajuste firme.
4. Conecte la manguera de fluido a la tuerca loca 1/2″ JIC del portafiltro y apriete con llave hasta conseguir estanqueidad.
5. Compruebe la ausencia de fugas antes de poner el equipo en presión.
6. Para limpiar o sustituir el filtro, afloje la tuerca loca, extraiga el cartucho y limpie o reemplace según el estado de la malla.

Especificaciones técnicas
